전력 시스템에서는현재 변압기전압 변압기는 일반적으로 전류와 전압의 안전하고 정확한 측정과 제어를 보장하는 데 사용됩니다. 이 두 장치는 기능면에서 중복되지만 설계, 작동 원리 및 응용 시나리오에는 상당한 차이가 있습니다.

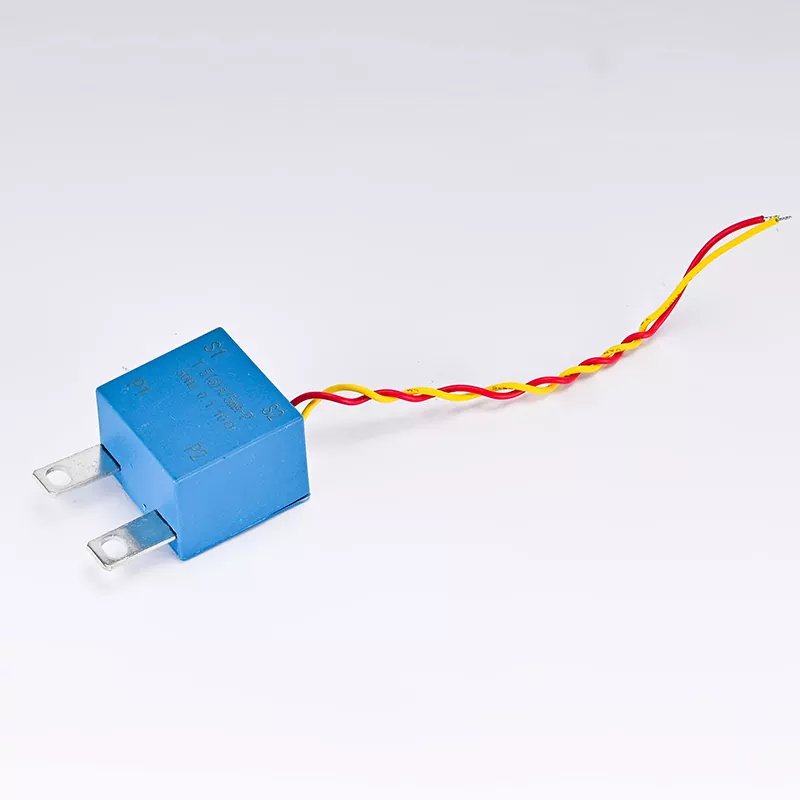

변류기(CT)는 원리적으로 큰 전류를 작은 전류로 변환하는 장치로 전자기 유도 원리를 바탕으로 작동한다. 전력 시스템에서 CT는 회로를 보호하고 제어하기 위해 대전류를 측정하는 데 자주 사용됩니다. CT의 1차 권선은 회로에서 직접 직렬로 연결되고 2차 권선은 측정 장비 또는 보호 장치에 연결됩니다. 전류가 1차측을 통과하면 전자기 유도 원리에 따라 2차측에 해당 전류가 생성됩니다. 전압 변압기(VT)는 전자기 유도 원리를 기반으로 고전압을 저전압으로 변환하는 장치입니다. VT는 안전과 정확성을 보장하기 위해 전력 시스템의 고전압을 측정하는 데 사용됩니다. VT의 1차 권선은 회로에서 병렬로 연결되고 2차 권선은 측정 장비 또는 보호 장치에 연결됩니다. 1차 측에 전압이 있으면 전자기 유도 원리에 따라 2차 측에 해당 전압이 생성됩니다.
둘은 측정 대상이 다릅니다.변류기주로 전력 시스템의 모니터링 및 보호를 위해 전류를 측정하는 데 사용됩니다. 전류 측정, 에너지 계량, 단락 보호 및 과부하 보호에 사용할 수 있습니다. CT의 출력 전류는 일반적으로 표준 측정 장비 및 보호 장치와 호환되도록 5A 또는 1A로 표준화됩니다.
계기용 변압기는 주로 전력 시스템의 모니터링 및 보호를 위한 전압을 측정하는 데 사용됩니다. 전압 측정, 에너지 계량, 절연 모니터링 및 과전압 보호에 사용할 수 있습니다. VT의 출력전압은 표준 계측기 및 보호 장치와 호환되도록 일반적으로 100V 또는 100/√3V로 표준화됩니다.
둘은 디자인에 중점을 두는 부분이 다릅니다. 변류기는 설계 시 전류의 안전성을 고려해야 합니다. CT는 회로에서 직렬로 직접 연결되므로 회로의 단락 전류를 견딜 수 있어야 합니다. CT의 1차측은 일반적으로 단락 조건에서 안전한 작동을 보장하면서 저항과 열 손실을 줄이기 위해 더 큰 단면적으로 설계됩니다.
계기용 변압기는 설계 시 전압 안전을 고려해야 합니다. VT는 회로에서 병렬로 연결되므로 회로의 과전압을 견딜 수 있어야 합니다. 일반적으로 VT의 1차측과 2차측 사이에는 높은 절연 강도의 절연이 있어 고전압 조건에서 안전한 작동을 보장합니다. 응용 분야에서 변류기는 발전소, 변전소 및 배전망을 포함한 전력 시스템의 다양한 링크에 널리 사용됩니다. 송전선, 변압기 및 모터와 같은 장비에 설치하여 과부하 및 단락으로부터 이러한 장비를 모니터링하고 보호할 수 있습니다. 또한 전압 변압기는 전력 시스템의 다양한 링크, 특히 고전압을 측정하고 제어해야 하는 상황에서 널리 사용됩니다. 변전소 및 배전망에 설치하여 과전압 및 절연 결함으로부터 전력 시스템을 모니터링하고 보호할 수 있습니다.
오류로 보면,변류기오류는 주로 자기 포화 및 2차측 부하의 영향으로 인해 발생합니다. 오류를 줄이기 위해 CT는 일반적으로 투자율을 높이고 2차측 저항을 낮추도록 설계됩니다. CT의 정확도는 일반적으로 0.2%에서 0.5% 사이로 대부분의 전력 시스템 애플리케이션에 충분합니다. 전압 변압기의 오차는 주로 자기 포화 및 2차 부하의 영향과 1차측과 2차측 간의 절연 손실로 인해 발생합니다. 오차를 줄이기 위해 VT는 일반적으로 높은 투자율과 낮은 2차 저항을 갖도록 설계되며 절연 강도가 높은 재료가 사용됩니다. VT의 정확도는 일반적으로 0.2%에서 0.5% 사이이며 이는 대부분의 전력 시스템 애플리케이션에 충분합니다.
유지 관리 검사 요구 사항 측면에서 변류기 유지 관리에는 일반적으로 1차측과 2차측의 연결을 확인하고 CT가 자기적으로 포화되거나 손상되지 않았는지 확인하는 것이 포함됩니다. CT 교정은 일반적으로 측정의 정확성을 보장하기 위해 설치 후 및 정기적인 유지 관리 중에 수행됩니다. 전압 변압기의 유지 관리에는 일반적으로 1차측과 2차측의 연결을 확인하고 VT가 자기적으로 포화되거나 손상되지 않았는지 확인하는 작업이 포함됩니다. VT 교정은 일반적으로 측정의 정확성을 보장하기 위해 설치 후 및 정기적인 유지 관리 중에 수행됩니다.
