래칭 릴레이낮은 전력 소모로 스위치 상태를 유지하는 효과적인 수단을 제공하는 는 전기 및 전자 시스템의 필수적인 부분입니다. 래칭 계전기는 상태를 유지하기 위해 일정한 전압 소스가 필요한 기존 계전기와 달리 짧은 펄스를 사용하여 상태를 전환하고 일정한 에너지 없이 최종 위치를 유지합니다. 이 기사에서는 래칭 릴레이의 용도와 장점은 물론 설정 및 재설정 방법도 살펴봅니다.
래칭 릴레이(쌍안정 릴레이라고도 함)는 트리거된 후 전원이 차단되더라도 위치를 유지합니다. 설정과 재설정은 두 가지 안정적인 상태입니다. 제어 펄스는 릴레이가 이러한 상태 사이를 전환하도록 합니다.
래칭 릴레이는 두 가지 주요 메커니즘 중 하나를 통해 작동합니다.
1. 단일 코일 래칭 릴레이
단일 코일 래칭 계전기는 교번 극성 펄스를 수신하여 상태를 변경하는 단일 코일과 함께 작동합니다.
- 릴레이 설정(ON 상태): 양의 전압 펄스가 코일에 에너지를 공급하여 내부 접점을 설정된 위치로 이동시킵니다.
- 릴레이 재설정(OFF 상태): 음의 전압 펄스(또는 역극성 펄스)가 접점을 재설정 위치로 다시 이동시킵니다.
릴레이가 전환되면 다른 펄스가 이를 변경할 때까지 해당 상태를 유지합니다.
2. 이중 코일 래칭 릴레이
이중 코일 래칭 릴레이에는 2개의 별도 코일이 있습니다. 하나는 설정용이고 다른 하나는 재설정용입니다.
- 릴레이 설정(ON 상태): "설정" 코일에 대한 짧은 펄스는 내부 접점을 ON 위치로 이동시킵니다.
- 릴레이 재설정(OFF 상태): "재설정" 코일에 대한 짧은 펄스는 접점을 다시 OFF 위치로 이동시킵니다.
접점은 자기적으로 또는 기계적으로 위치를 유지하므로 상태를 유지하는 데 지속적인 전력이 필요하지 않습니다.
- 에너지 효율: 이후래칭 릴레이상태를 유지하기 위해 지속적인 전력이 필요하지 않으며 기존 릴레이에 비해 에너지를 덜 소비합니다.
- 낮은 발열량: 전력 사용량을 줄이면 발열이 최소화되어 내구성이 향상됩니다.
- 안정적인 작동: 래칭 릴레이는 정전 중에도 마지막 위치를 유지합니다.
- 배터리 작동식 시스템에 이상적: 연속 전류 없이 상태를 유지하는 기능으로 인해 배터리 구동식 장치에 적합합니다.
다음과 같은 여러 산업에서는 래칭 릴레이를 사용합니다.
에너지 효율적인 가전제품과 스마트 조명 시스템은 홈 오토메이션의 예입니다.
산업 제어: 자동화 시스템 및 기계에는 전력 효율적인 스위칭이 필요합니다.
통신의 네트워크 중계 및 신호 스위칭에 적용됩니다.
자동차 전자 장치: 전기 시스템 및 파워 윈도우 제어 장치.
래칭 릴레이일정한 전력 없이 회로 상태를 유지하는 효과적인 수단을 제공하기 때문에 에너지에 민감한 애플리케이션에서 널리 사용되는 옵션입니다. 통신 네트워크, 가전제품, 산업 자동화 등에서 적은 에너지로 설정 및 재설정이 가능하기 때문에 필수적입니다. 작동 방식을 알면 다양한 전기 및 전자 응용 분야에서 최대한 효율적으로 사용할 수 있습니다.

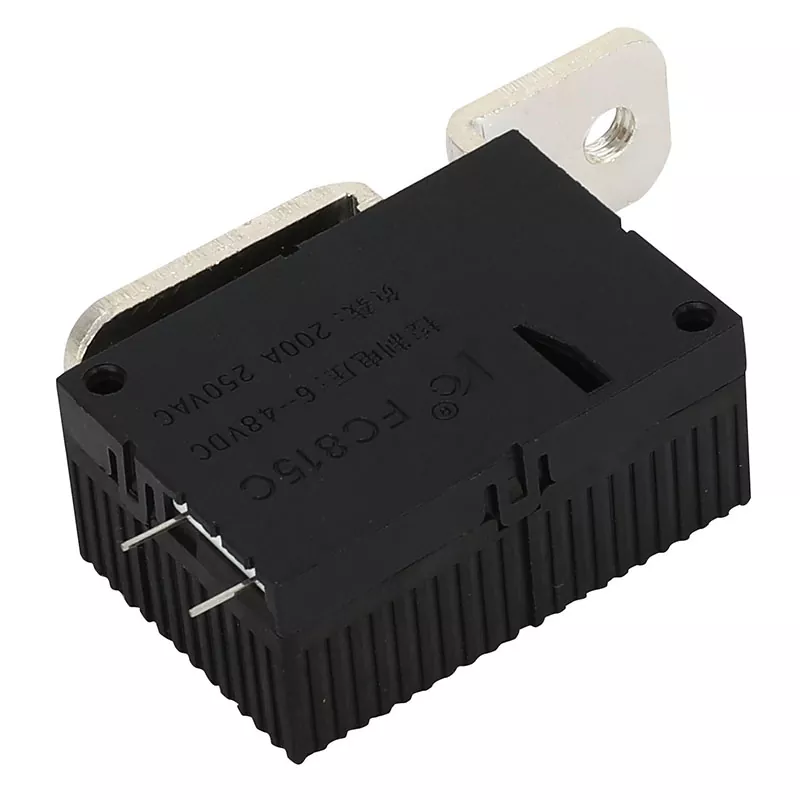

(주)페이스전기는 항상 "지속적인 혁신과 실용경영"이라는 품질방침을 견지하며, 품질보증과 대량생산에 의한 개발로 생존한다는 경영철학으로 업계 브랜드 제품을 만들어 왔습니다. 현재 당사가 독자적으로 설계하고 개발한 래칭 릴레이는 고객이 선택할 수 있도록 16A에서 200A까지의 다양한 사양을 제공할 수 있습니다. 회사의 제품은 EU ROHS 지침의 요구 사항을 충족하며 회사의 제품은 국가 발명 특허 및 실용 신안 특허 인증서를 획득했습니다. 당사 제품에 대해 자세히 알아보려면 당사 웹사이트 www.facerelay.com을 방문하십시오. 문의사항이 있으시면 다음 주소로 연락주세요.lydia@face-relay.com.
