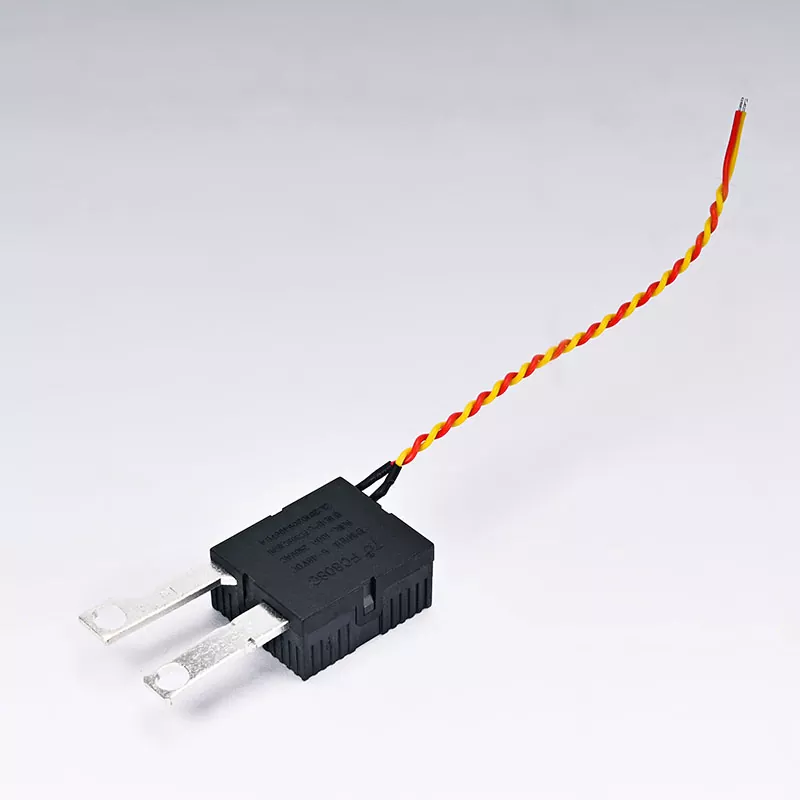

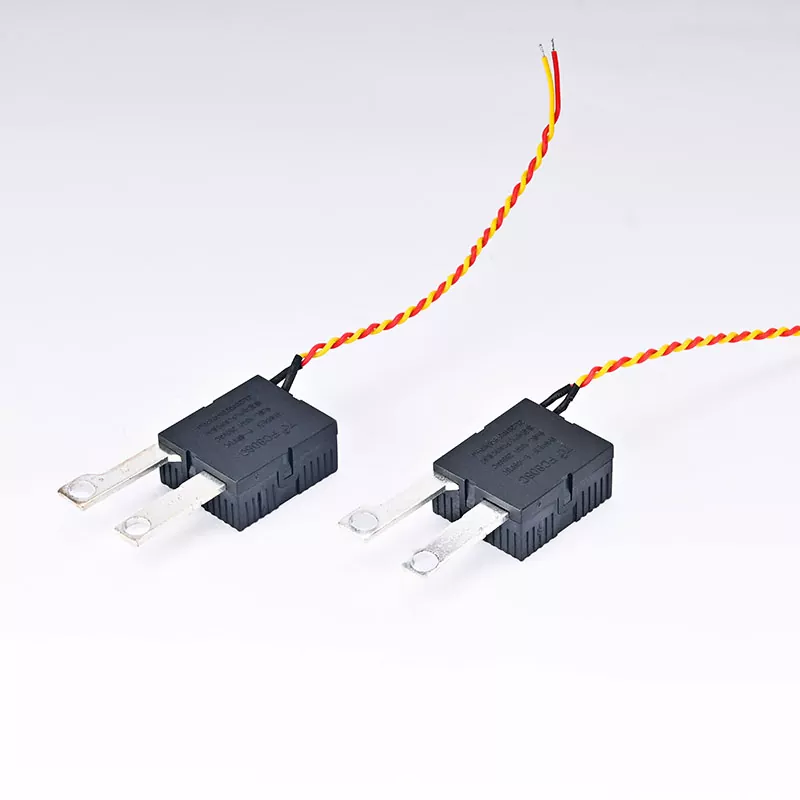

100A 3상 벽걸이형 래칭 계전기

유형:3상 벽 계측기용 자기 래칭 계전기

정격 전류:100A

드라이브 전압:6VDC-48VDC

전기적 수명:≥15,000배

문의 양식:평상시 열림(NO) 또는 평상시 닫힘(NC)으로 구성 가능

작동 온도 범위:-20°C ~ 60°C

치수:특정 치수는 제품 데이터 시트를 참조하십시오.

문의 보내기

제품 설명 특징 및 응용 설치 지침 구매정보

CT-100A 3상 벽걸이형 래칭 계전기는 주로 3상 전력 시스템의 모니터링 및 제어에 사용되는 고효율 전기 제어 장치입니다. 계전기는 자기 래칭 기술을 사용하여 작동 상태를 유지하면서 전력을 거의 소비하지 않으므로 시스템의 에너지 효율성을 효과적으로 향상시키고 고주파수 사용 상황에 적합합니다. 최대 15,000회에 달하는 전기적 수명으로 사용자는 잦은 장비 교체 없이 안정적인 전력 모니터링을 즐길 수 있습니다.

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금)
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		100A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		100A
(최대 스위칭 전력)		25000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도)(50/60HZ,1분)
(접점&코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(절연저항,500VDC)	1000MQ 최소.
(무게)	40g

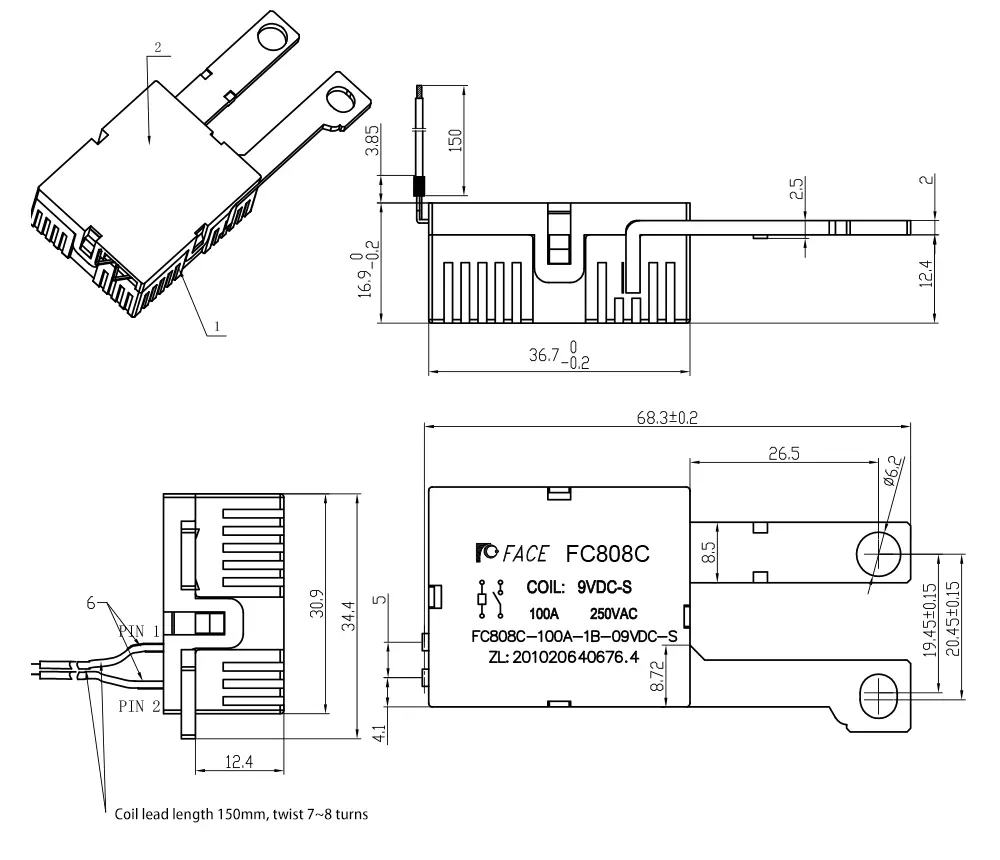

(전체 치수)	(그림에서)
