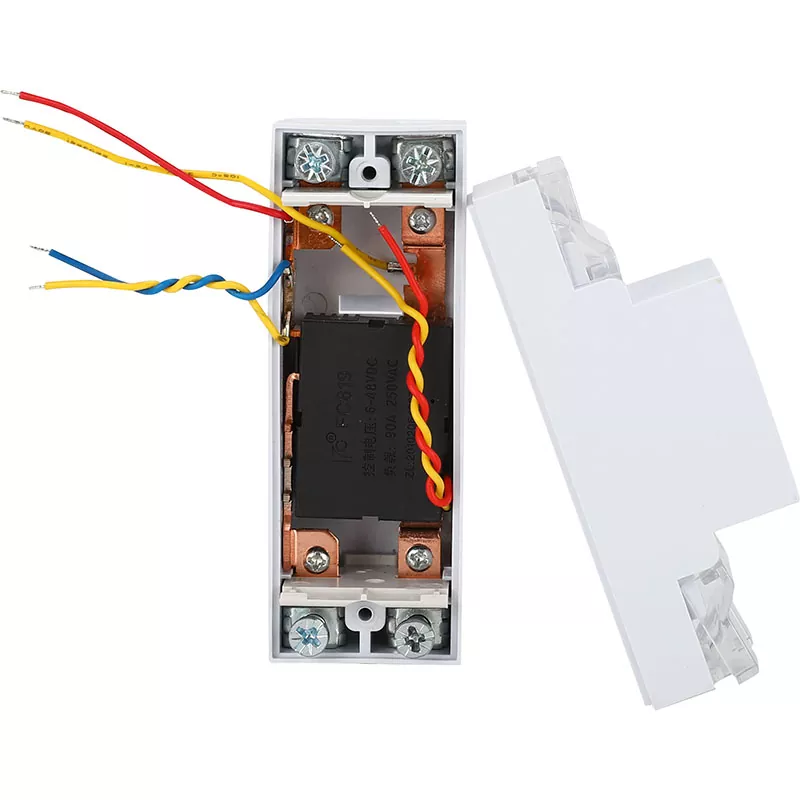

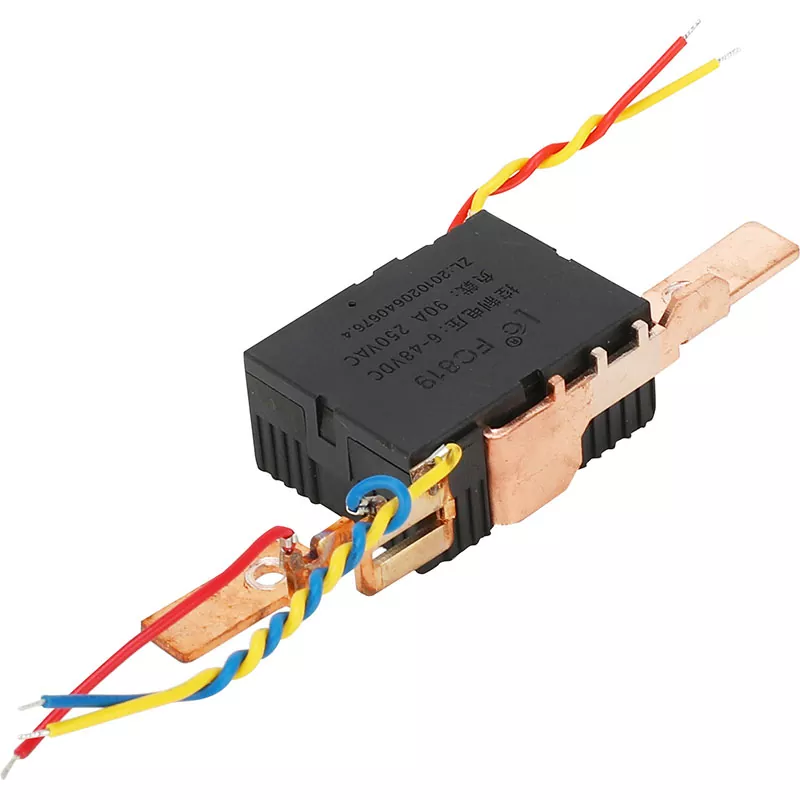

단상 2P 탑-인-바텀-아웃 래칭 계전기

유형:단상 2P 탑인 바텀아웃 래칭 릴레이(장형)

정격 전류:90A

샘플링 저항:260 마이크로옴(μΩ)

구동 전압:6VDC-48VDC

설치 방법:표준 DIN 레일 설치, 신속한 배선 및 분해가 용이합니다.

무게:약 0.05kg

용접 옵션:와이어 용접, 용접 핀 플러그 보드 스타일

문의 보내기

제품 설명 특징 및 응용 설치 지침 구매정보

단상 2P Top-in-Bottom-Out 래칭 계전기(장형)는 더 넓은 내부 공간과 다기능 배선이 필요한 용도에 맞게 설계되었습니다. 기존의 짧은 계전기에 비해 긴 설계는 뛰어난 전류 전달 용량을 제공할 뿐만 아니라 열 방출 성능도 효과적으로 향상시킵니다. 이 계전기는 복잡한 회로 제어에 적합하여 장비의 유연성과 신뢰성을 크게 향상시키며, 산업 자동화, 스마트 홈, 각종 배전 시설에 사용하기에 매우 적합합니다.

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금)
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		90A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		90A
(최대 스위칭 전력)		22500VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도)(50/60HZ,1분)
(연락처 및 코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(절연저항,500VDC)	1000MQ 최소.
(무게)	38g

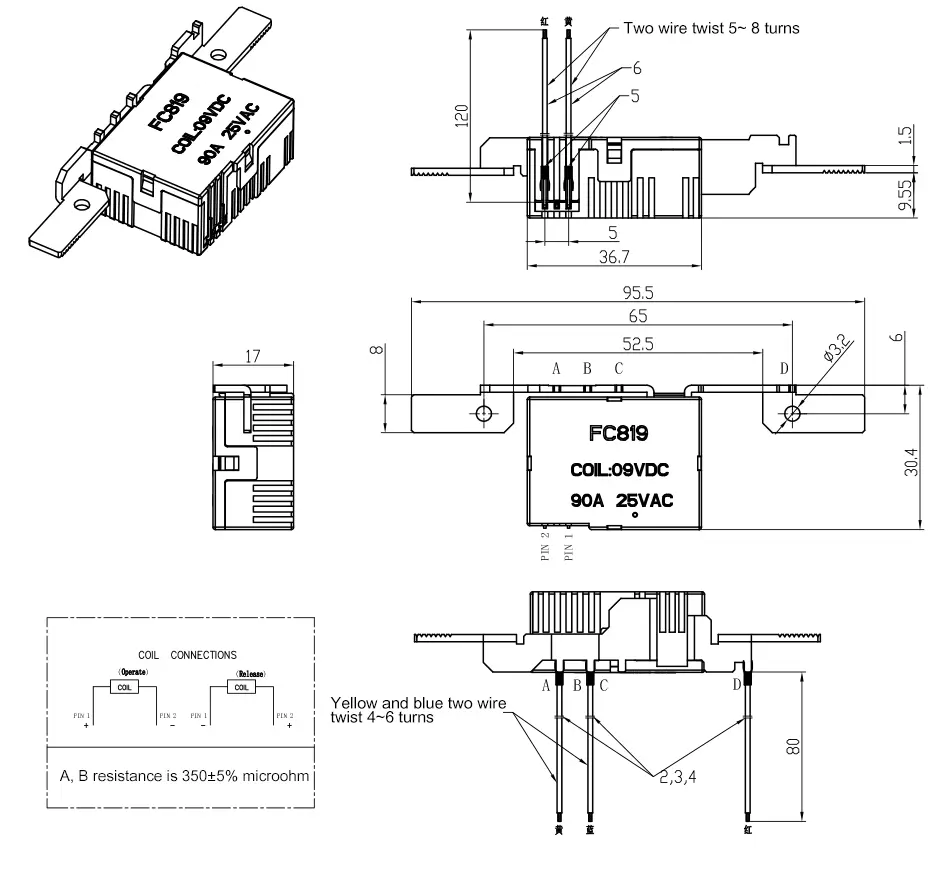

(전체 치수)	(그림에서)
