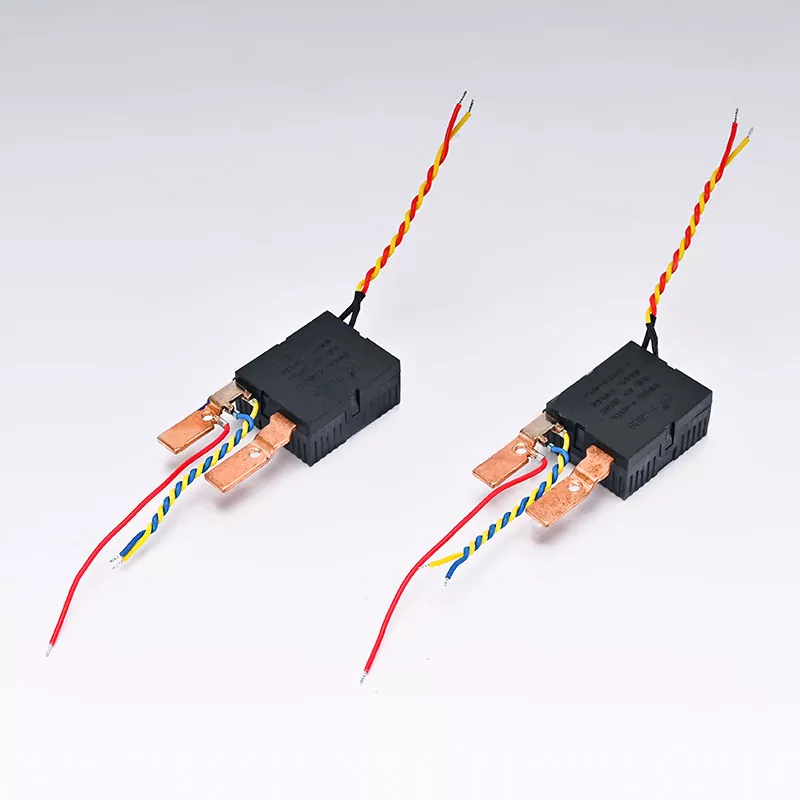

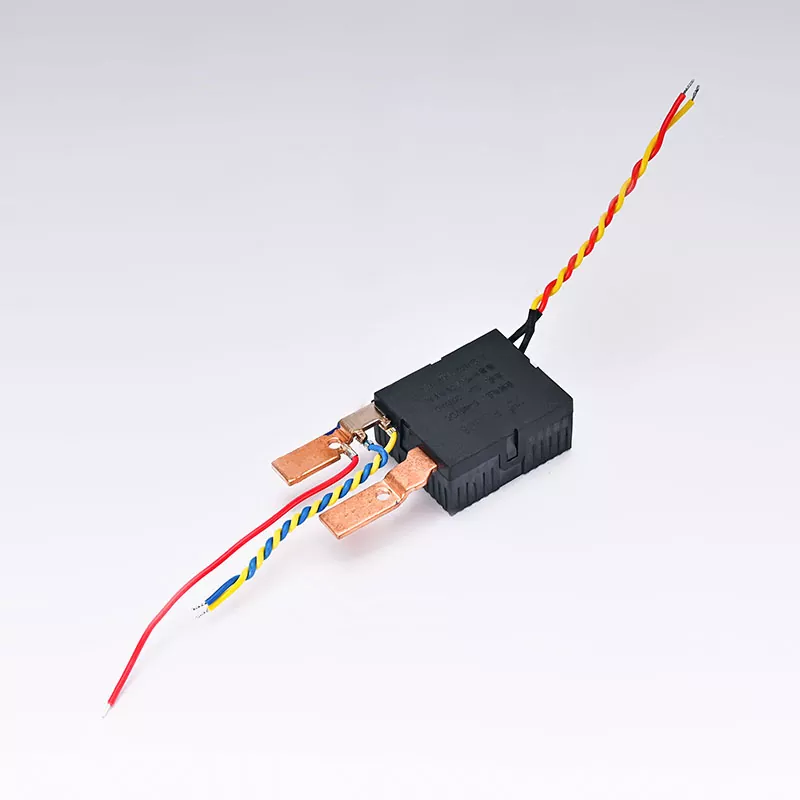

단상 2P 레일형 좌입우 래칭 계전기

유형:단상 2P 레일형 좌입우 자기 래칭 계전기

정격 전류:80A

구동 전압:6VDC-48VDC

샘플링 저항:350마이크로옴(μΩ)

장착 방법:표준 DIN 레일 장착

작동 온도 범위:-20°C ~ 60°C

치수:특정 치수는 제품 데이터 시트를 참조하세요.

문의 보내기

제품 설명 특징 및 응용 설치 지침 구매정보

이 단상 2P 레일형 왼쪽-오른쪽-아웃 래칭 계전기는 왼쪽-오른쪽-배선 설계를 채택하여 배선 프로세스를 더 쉽고 효율적으로 만듭니다. 350마이크로옴 샘플링 저항은 계전기가 정상 작동 중에 매우 낮은 저항을 유지할 수 있음을 의미하며, 이는 효율적인 전류 전송과 열 발생 최소화에 필수적입니다. 또한 정격 전류 레벨이 80A이므로 고부하 조건에서도 안정적으로 작동할 수 있어 산업 및 상업 등 다양한 환경에서 사용하기에 적합합니다.

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		80A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		80A
(최대 스위칭 전력)		20000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도)(50/60HZ,1분)
(연락처 및 코일)	6000VAC
(연락처 및 연락처)	1500VAC
(필드&필드)
(절연저항,500VDC)	1000MQ 최소.
(무게)	38g

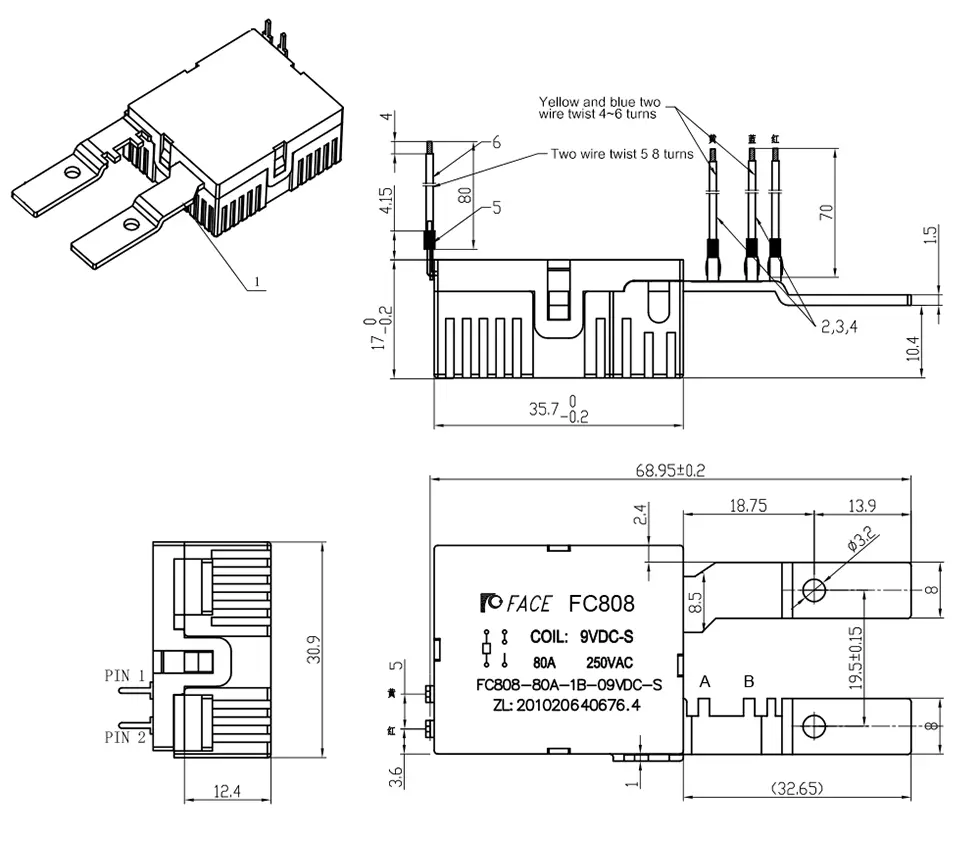

(전체 치수)	(그림에서)
