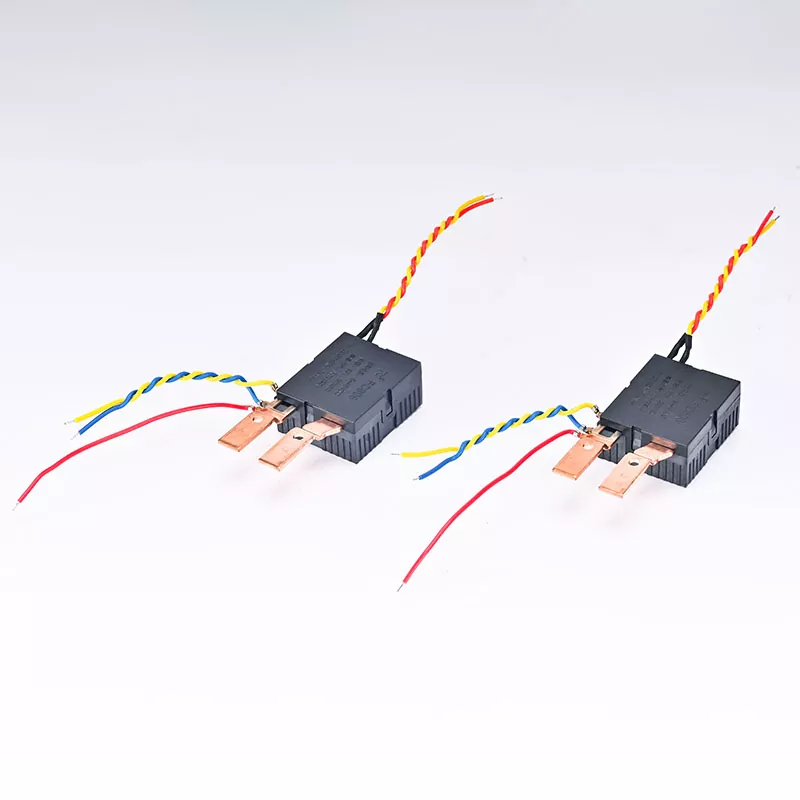

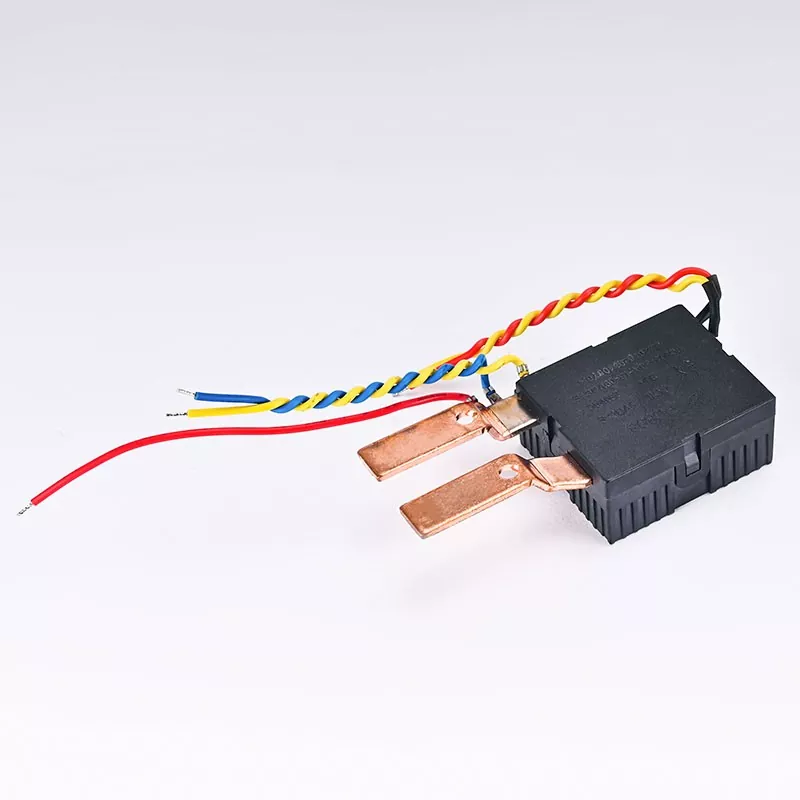

80A 단상 4P 레일형 래칭 릴레이

유형:단상 4P 자기 래칭 릴레이

정격 전류:80A

구동 전압:6VDC-48VDC

샘플링 저항:250마이크로옴(μΩ)

작동 온도 범위:-20°C ~ 60°C

제품 크기:특정 치수는 제품 데이터 시트를 참조하십시오.

문의 보내기

제품 설명 특징 및 응용 설치 지침 구매정보

본 제품의 80A 단상 4P 레일형 래칭 계전기는 지능형 전력 시스템에 초점을 맞춘 효율적인 제어 장치로 고유량, 고부하 환경에 적합합니다. 250마이크로옴 샘플링 저항은 정상적인 작동 조건에서 전력 손실을 크게 줄여 장치의 효율성을 높여줍니다. 릴레이의 레일 장착 설계로 인해 시스템 통합이 매우 편리해졌으며 사용자는 배전 캐비닛이나 자동화 제어 패널에 신속하게 설치하고 교체할 수 있습니다. 상당한 작동 온도 범위와 견고한 구조를 갖춘 이 계전기는 다양한 열악한 환경을 견딜 수 있으며 장기적으로 안정적인 작동을 보장합니다.

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	올세그 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	올세그 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금)
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		80A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		80A
(최대 스위칭 전력)		20000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도) (50/60HZ,1분)
(연락처 및 코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(절연저항,500VDC)	최소 1000MΩ
(무게)	38g

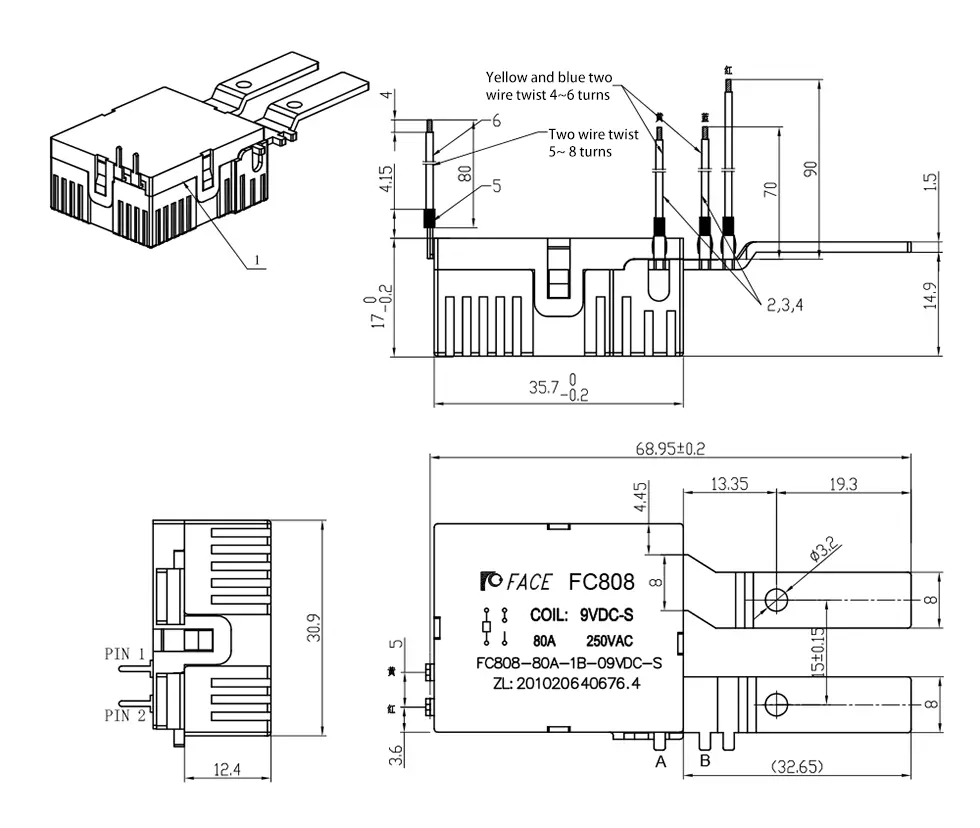

(전체 치수)	(그림에서)
