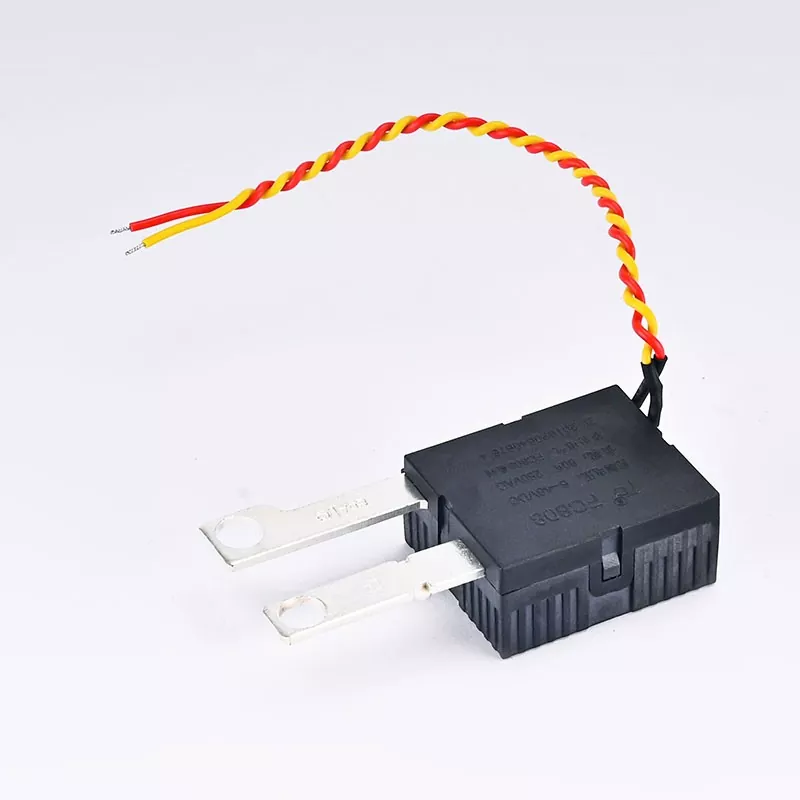

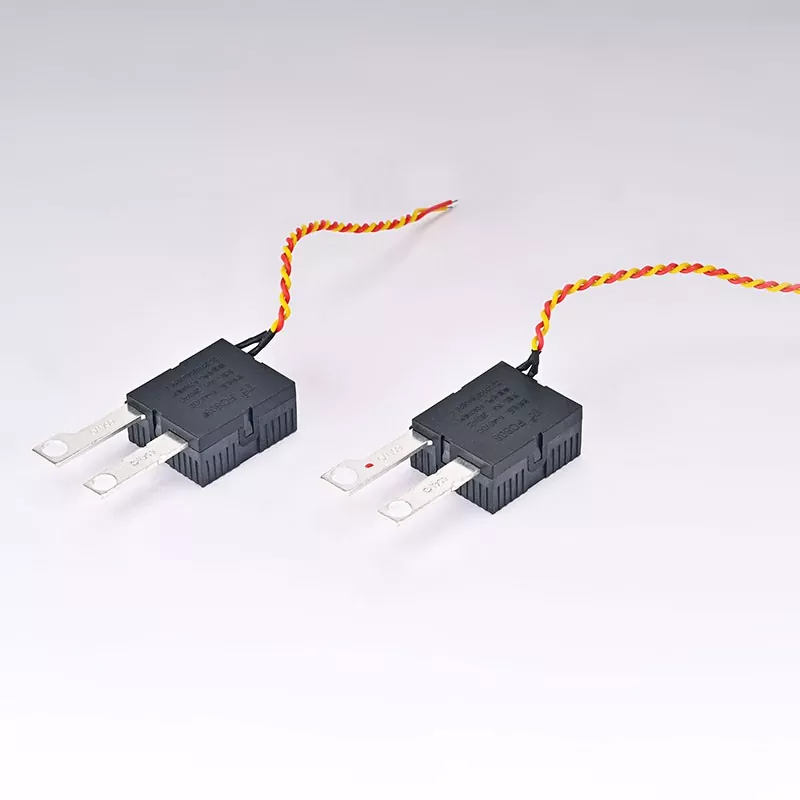

80A 3상 벽걸이형 래칭 계전기

유형:3상 벽면 미터용 자기 래칭 릴레이

정격 전류:80A

구동 전압:6VDC - 48VDC

전기적 수명:≥15000배

문의 양식:필요에 따라 상시 개방/상시 폐쇄 접점 구성

작동 온도 범위:-20°C ~ 60°C

치수:컴팩트한 디자인, 구체적인 치수는 제품 데이터 시트 참조

문의 보내기

제품 설명 특징 및 응용 설치 지침 구매정보

래칭 릴레이는 3상 전력 시스템의 핵심 구성 요소이며 전류를 모니터링하고 제어하도록 설계되었습니다. 사용된 자기 유지 기술은 계전기가 닫힌 상태를 유지할 때 추가 전력을 거의 소비하지 않게 하여 서비스 수명을 연장할 뿐만 아니라 지능형 전력 시스템을 위한 효율적인 작동 솔루션을 제공합니다. 또한 이 80A 3상 벽걸이형 래칭 계전기는 유연한 구동 전압 범위(6VDC-48VDC)를 가지며 전기 수명이 15,000회 이상에 도달할 수 있어 장기적으로 안정적인 작동을 보장합니다. 자기 유지 기술은 에너지 소비를 줄일 뿐만 아니라 시스템 신뢰성을 향상시켜 다양한 산업 및 상업용 응용 분야에 적합합니다.

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금)
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		80A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		80A
(최대 스위칭 전력)		20000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도)(50/60HZ,1분)
(접점&코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(절연저항,500VDC)	1000MQ 최소.
(무게)	38g

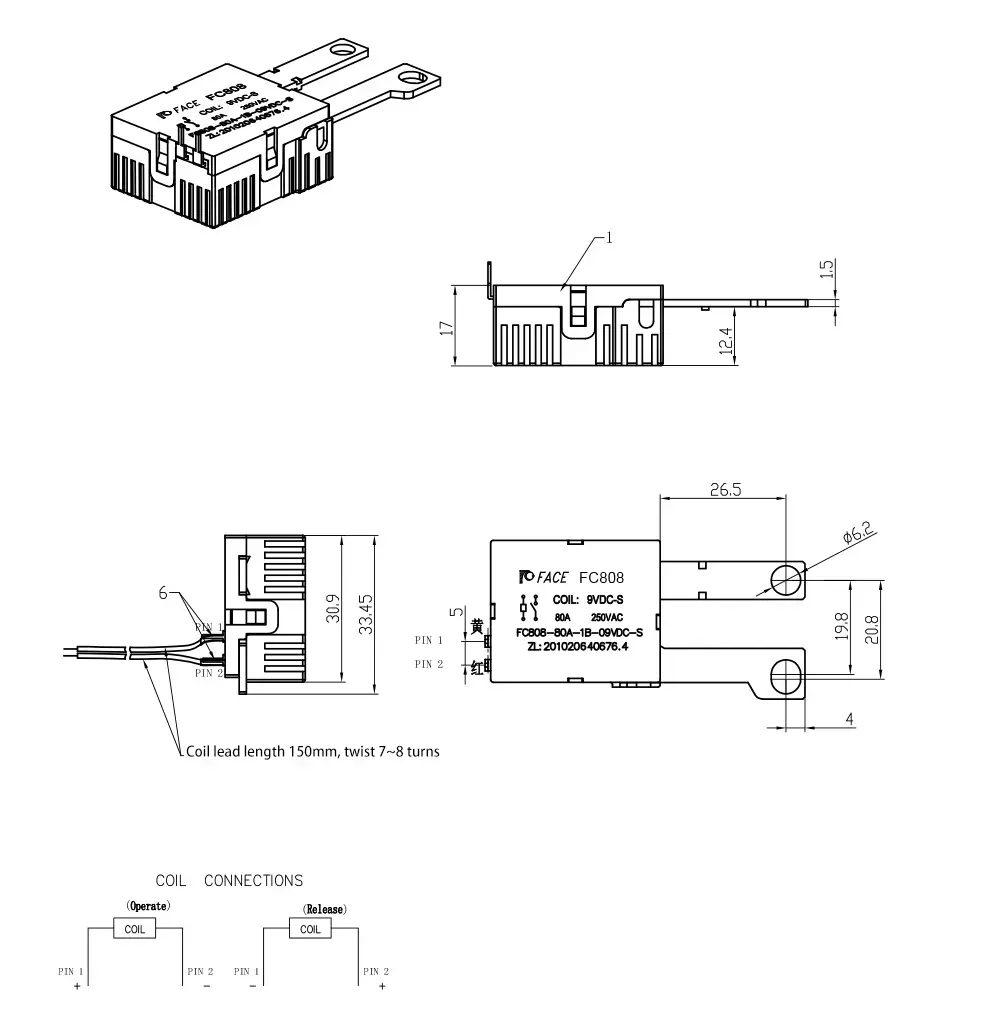

(전체 치수)	(그림에서)
