100A 단상 4P 레일형 래칭 릴레이

유형:100A 단상 4P 레일형 래칭 릴레이

정격 전류:100A

구동 전압:6VDC-48VDC

샘플링 저항:200마이크로옴(μΩ)

설치 방법:표준 DIN 레일 설치

작동 온도 범위:-20°C ~ 60°C

치수:특정 치수는 제품 도면을 참조하세요.

문의 보내기

제품 설명 특징 및 응용 설치 지침 구매정보

스마트 전력 시스템용으로 설계된 이 100A 단상 4P 레일형 래칭 계전기는 전류 흐름을 관리하기 위한 안정적인 솔루션을 제공합니다. 케이스의 4접점 설계를 통해 여러 출력을 쉽게 제어할 수 있으므로 여러 부하를 동시에 관리해야 하는 시나리오에 사용하기에 적합합니다. 이 계전기의 레일 장착형 설계는 설치 과정을 크게 단순화하여 전기 캐비닛 및 자동 제어 시스템에 이상적인 선택입니다. 이 제품은 -20°C ~ 60°C의 작동 온도를 견딜 수 있어 다양한 환경에서 신뢰성과 안정성을 보장합니다. 엄격한 테스트를 거친 후 계전기는 다양한 작업 조건에서 정상적으로 작동하여 스마트 전력 시스템의 요구 사항을 더 잘 충족할 수 있습니다.

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금)
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		100A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		100A
(최대 스위칭 전력)		25000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도)(50/60HZ,1분)
(접점&코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(절연저항,500VDC)	1000MQ 최소.
(무게)	40g

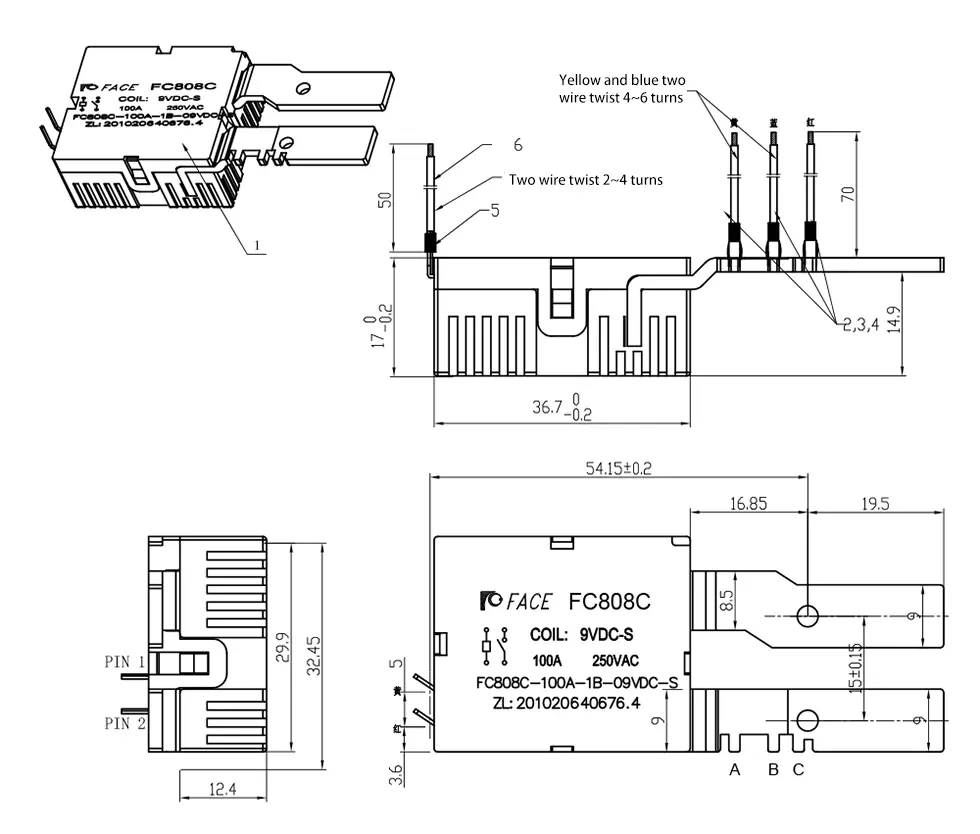

(전체 치수)	(그림에서)
