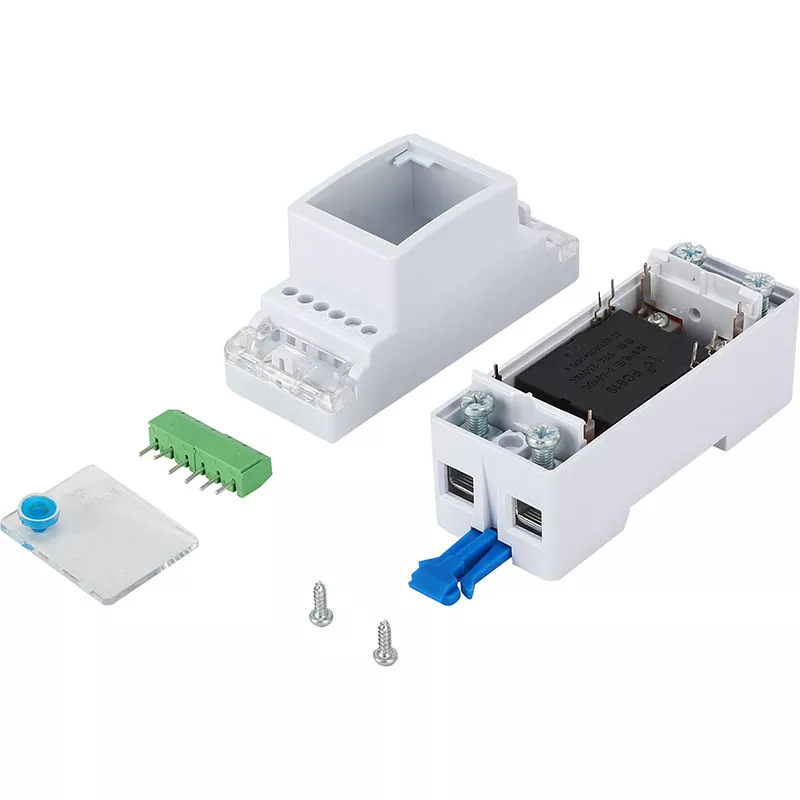

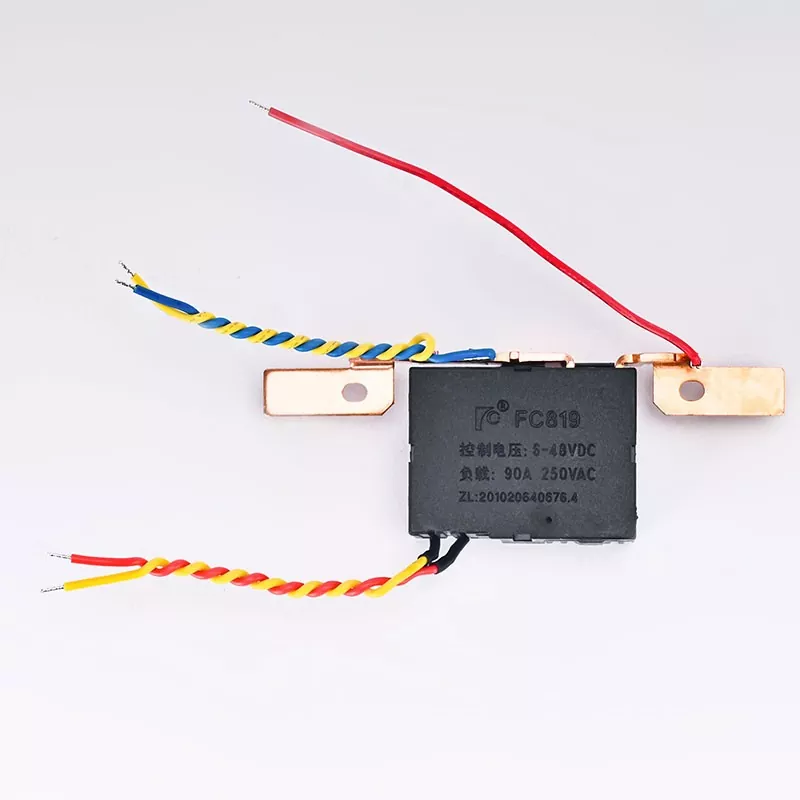

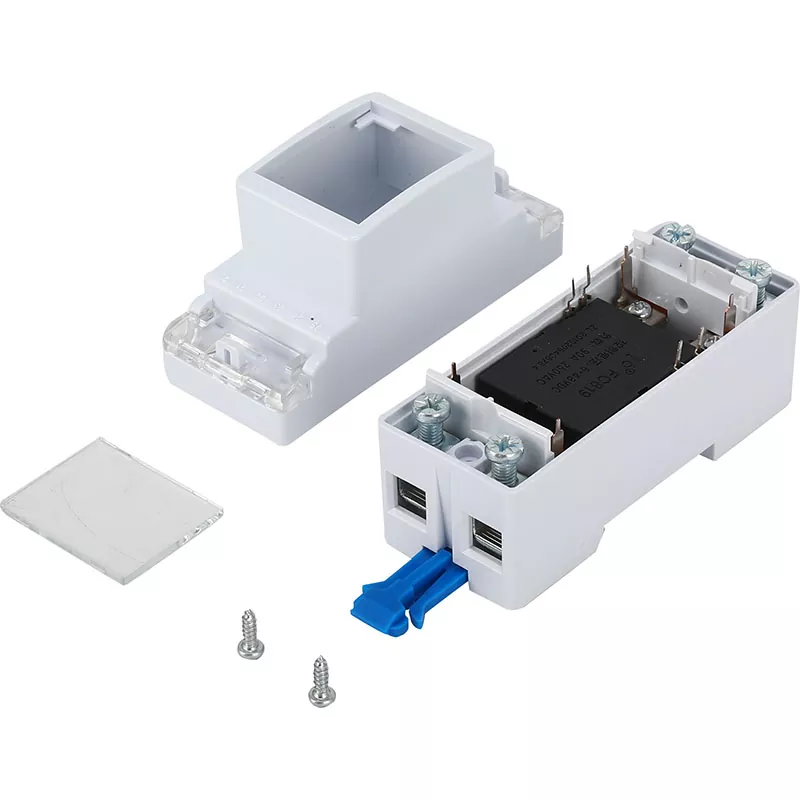

단상 2P 레일형 탑인바텀아웃 래칭계전기

유형:단상 2P 가이드 레일 유형 상단 및 하단 출력 자기 래칭 릴레이

정격 전류:90A

샘플링 저항:350마이크로옴(μΩ)

구동 전압:6VDC-48VDC

작동 온도 범위:-40°C ~ 85°C

크기:표준 35mm 가이드 레일 사양을 준수합니다.

무게:약 0.05kg

용접 옵션:와이어 용접, 납땜 핀 플러그인 스타일

문의 보내기

제품 설명 특징 및 응용 설치 지침 구매정보

단상 2P 레일형 Top-in-Bottom-Out 래칭 계전기는 다양한 전기 제어 시스템에서 탁월한 성능을 발휘합니다. 유선 용접 방식은 사용자가 현장에서 신속하게 연결할 수 있도록 하며, 납땜 핀 보드 방식은 배선 과정을 단순화하여 용접 오류의 위험을 방지하고 제품의 안정성과 안전성을 향상시킵니다. 이 제품은 고전력 전기 장비에 매우 적합하며 전력 관리 및 자동화 제어에 중요한 역할을 할 수 있습니다.

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금)
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		90A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		90A
(최대 스위칭 전력)		22500VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도)(50/60HZ,1분)
(접점&코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(절연저항,500VDC)	1000MQ 최소.
(무게)	38g

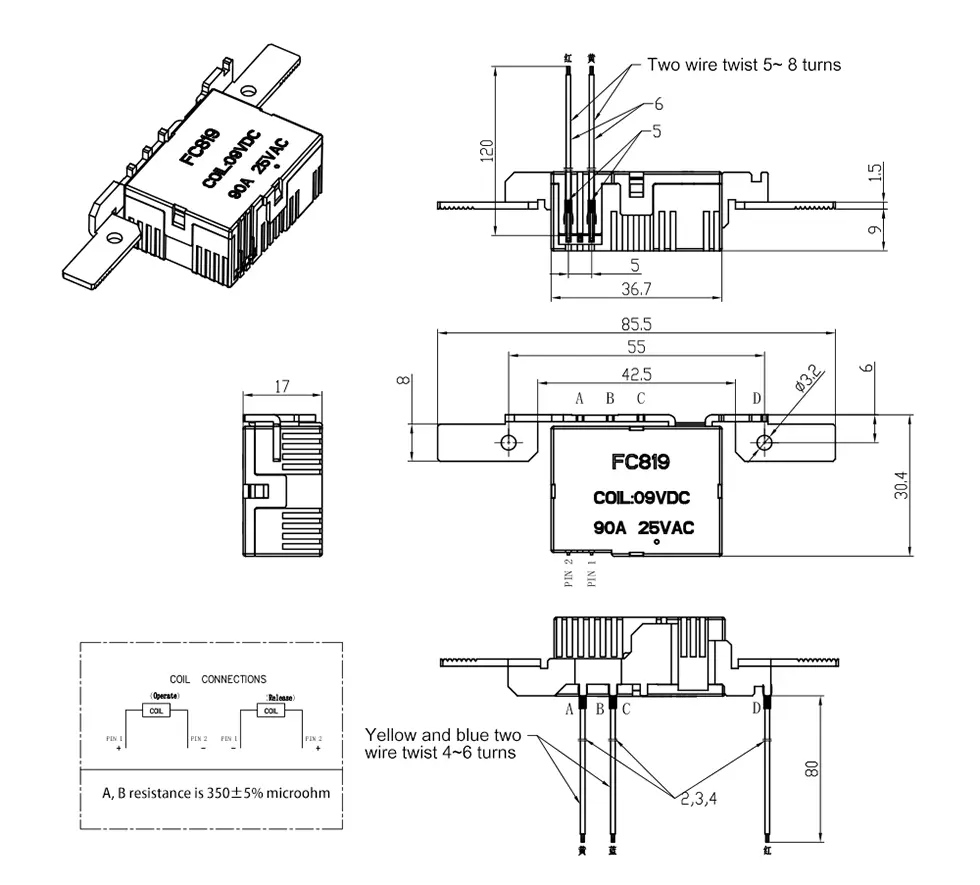

(전체 치수)	(그림에서)
