3상 7P 레일형 래칭 릴레이

유형:3상 7P 가이드 레일 자기 래칭 릴레이

정격 전류:100A

구동 전압:6VDC - 48VDC

전기적 수명:≥15000배

문의 양식:상시 개방(NO) 또는 상시 폐쇄(NC)로 구성 가능

작동 온도 범위:-20°C ~ 60°C

치수:특정 치수는 제품 데이터 시트를 참조하십시오.

문의 보내기

제품 설명 특징 및 응용 설치 지침 구매정보

이 3상 7P 레일형 래칭 계전기는 고부하 조건에서 안정성과 안전성을 충분히 고려한 고급 통합 설계를 채택했습니다. 복잡한 전력 시스템이든 열악한 산업 환경이든 관계없이 릴레이는 안전하고 안정적으로 작동할 수 있습니다. 7P 배선 설계로 설치 과정이 간단하고 효율적이며, 안전한 배선으로 고장 위험도 줄일 수 있습니다. 고품질 래칭 릴레이는 다양한 애플리케이션 요구 사항을 충족할 수 있습니다. 필요한 경우 제때에 온라인으로 래칭 릴레이 서비스를 받으십시오. 아래 제품 목록 외에도 특정 요구 사항에 따라 고유한 래칭 릴레이를 맞춤 설정할 수 있습니다.

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

div 클래스="테이블1">

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금)
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		100A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		100A
(최대 스위칭 전력)		25000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도)(50/60HZ,1분)
(접점&코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(격리 저항, 500VDC)	1000MQ 최소.
(무게)	40g

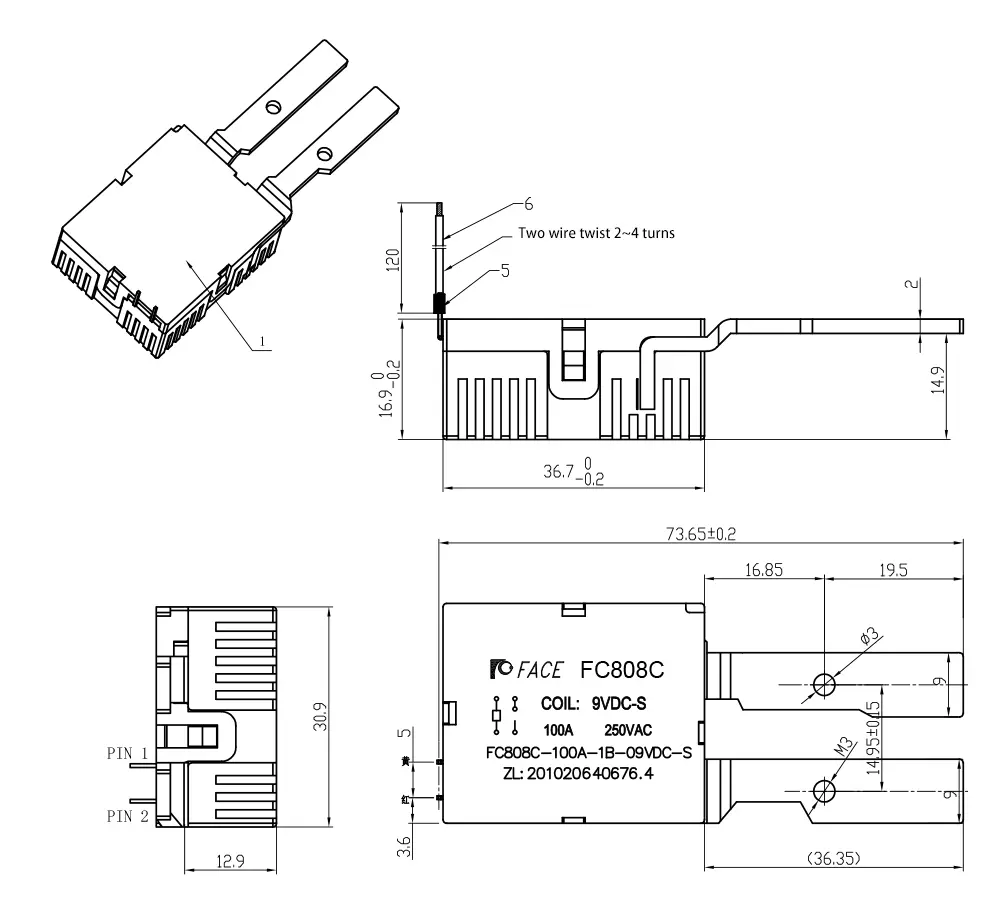

(전체 치수)	(그림에서)
