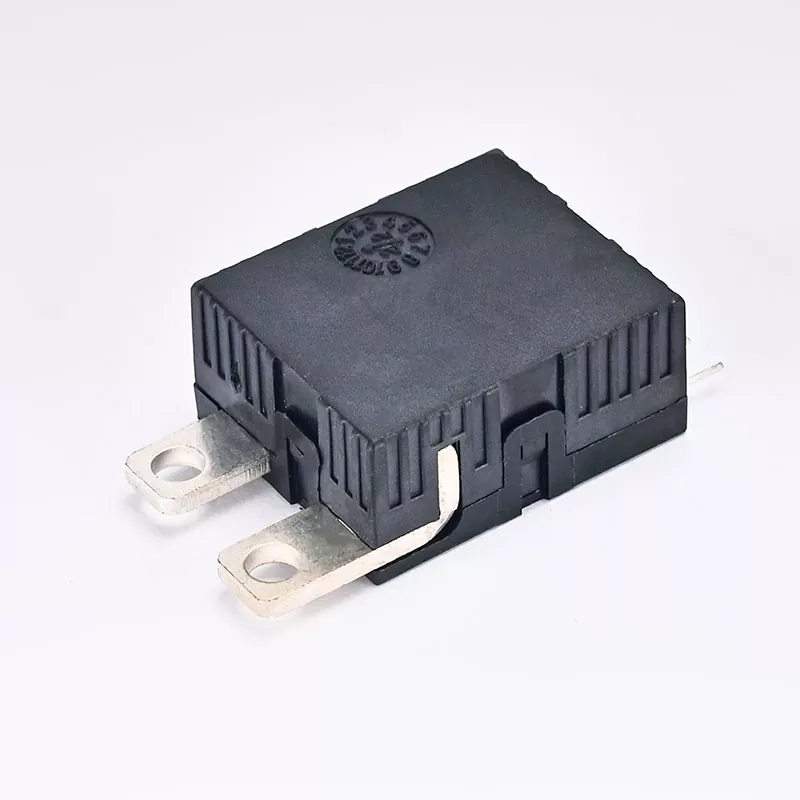

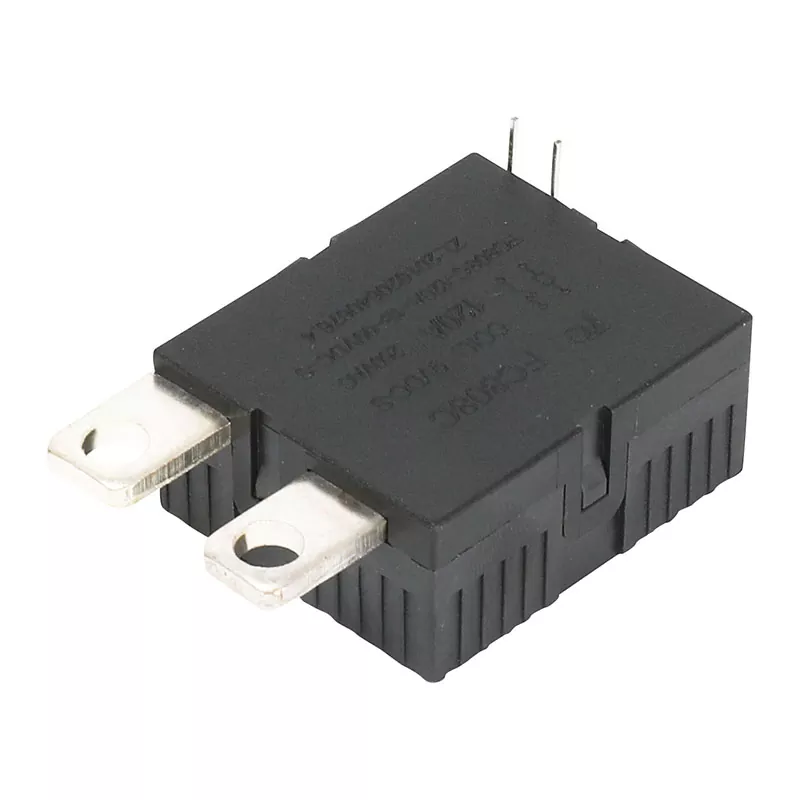

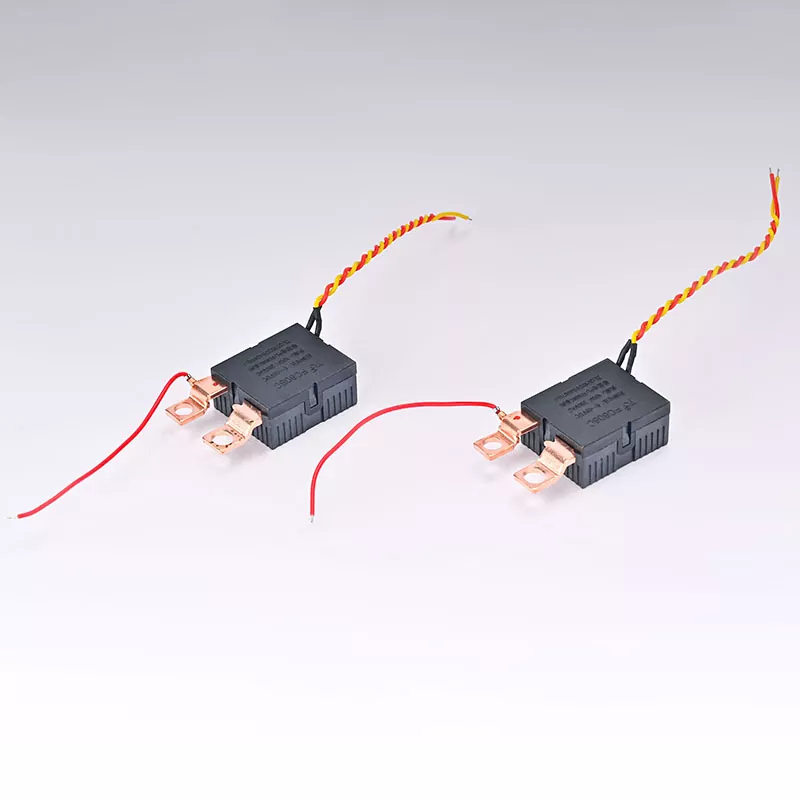

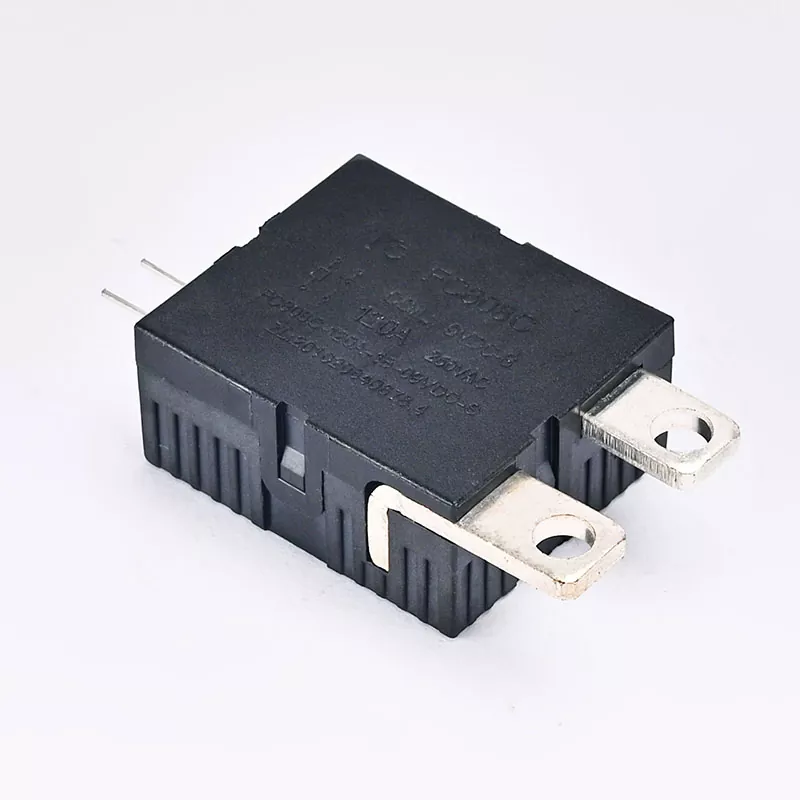

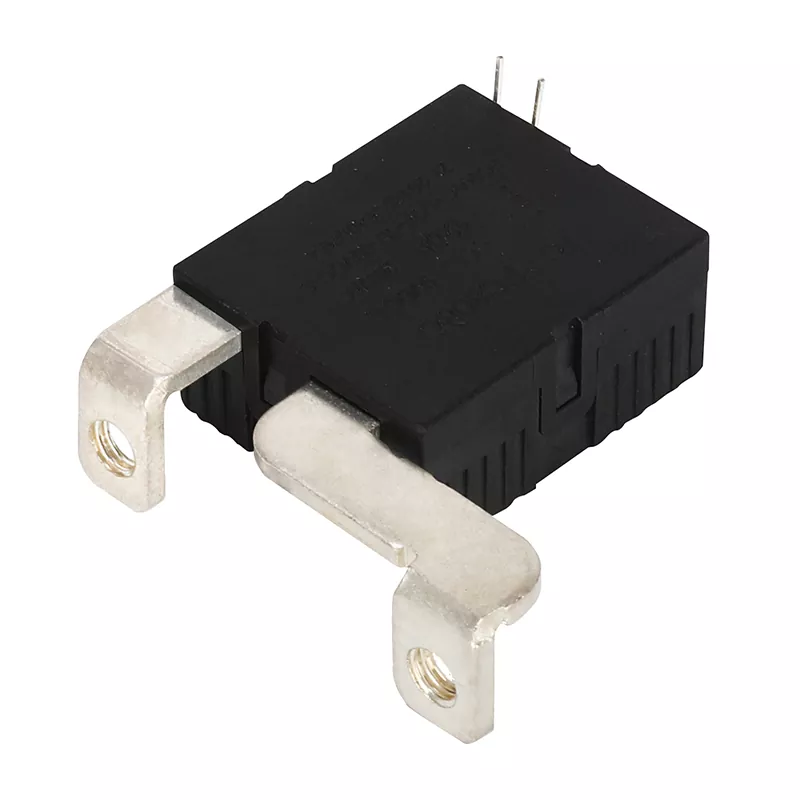

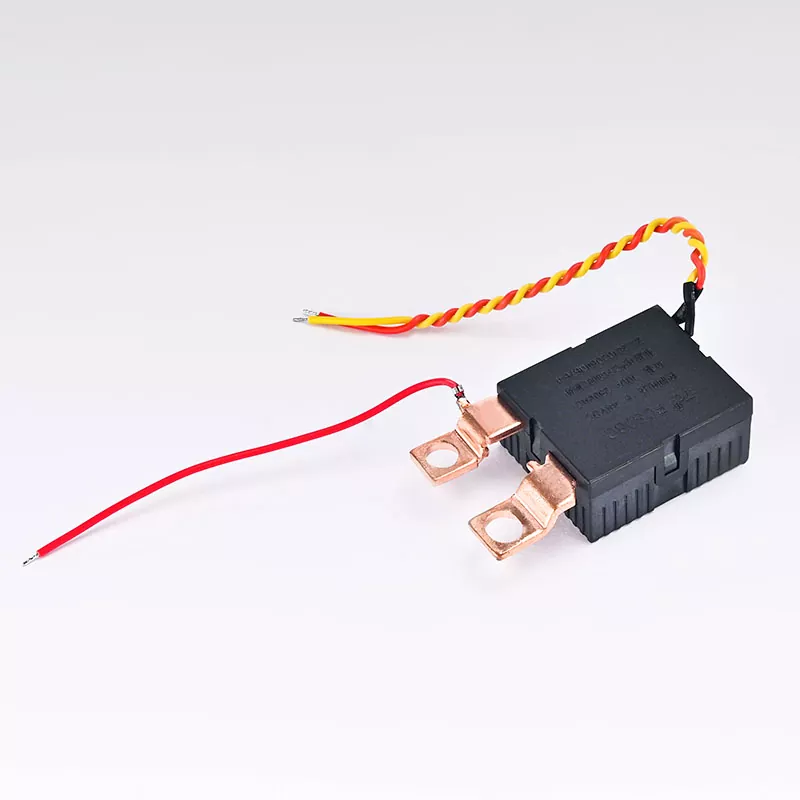

충전 파일 제어 80A 100A 120A 래칭 릴레이

현재 사양:80A / 100A / 120A

전압 범위:6V - 48V

전기적 수명:15,000회

작동 온도:-40°~85°C

재료:고품질 구리 및 고강도 절연체

장착 방법:레일 장착 또는 나사 고정

문의 보내기

제품 설명 특징 및 응용 설치 지침 구매정보

당사의 래칭 계전기는 고속 충전 모드에서 전류 스위칭 응답 속도 요구 사항을 충족하도록 설계되었습니다. 효율적인 회로 설계와 고품질 소재가 결합되어 개폐 응답 속도가 빠르고 안정적입니다. 본 충전 파일 제어 80A 100A 120A 래칭 계전기는 고주파 사용 시 내구성을 보장할 뿐만 아니라 전류 전송 중 전력 손실을 최소화합니다. 동시에, 전기 자동차 충전 인프라에 대한 시장의 증가하는 요구 사항에 맞춰 다양한 작업 조건에서 효율적이고 안정적인 전류 스위칭을 보장하기 위해 충전 파일 환경에 대한 기능 업그레이드도 수행됩니다.

FC808-80A

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		80A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		80A
(최대 스위칭 전력)		20000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도)(50/60HZ,1분)
(접점&코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(절연저항,500VDC)	1000MQ 최소.
(무게)	38g
(전체 치수)	(그림에서)

FC808C-100A

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금)
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		100A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		100A
(최대 스위칭 전력)		25000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 20ms
(출시 시간)	최대 20ms
(유전체 강도)(50/60HZ,1분)
(접점&코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(절연저항,500VDC)	1000MQ 최소.
(무게)	40g
(전체 치수)	(그림에서)

FC808C-120A

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		1B
(연락처 자료)		(은 합금
(접점 전압 강하 10A)		최대 10mV
(연락처 평가)		120A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		120A
(최대 스위칭 전력)		30000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 30ms
(출시 시간)	최대 30ms
유전 강도(50/60HZ,1Min)
연락처 및 코일	6000VAC
연락처&연락처	1500VAC
(필드&필드)
(격리 저항, 500VDC)	최소 1000MΩ
(무게)	50g

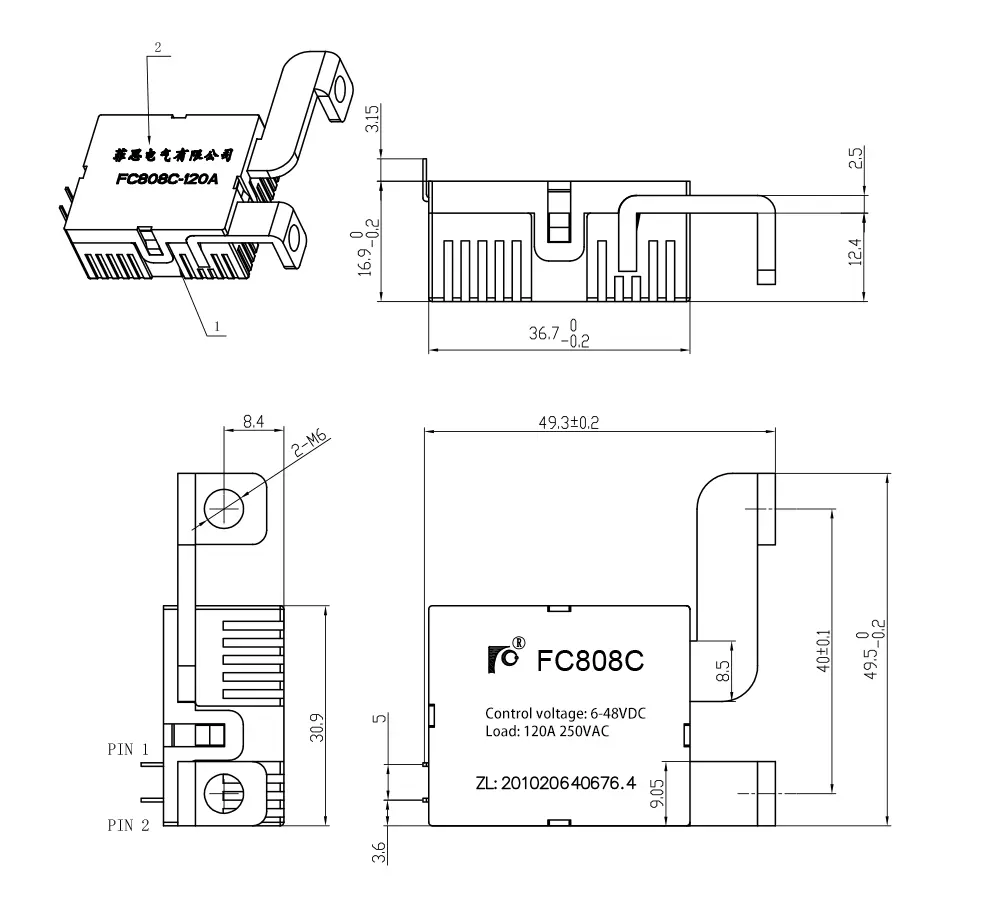

(전체 치수)	(그림에서)
