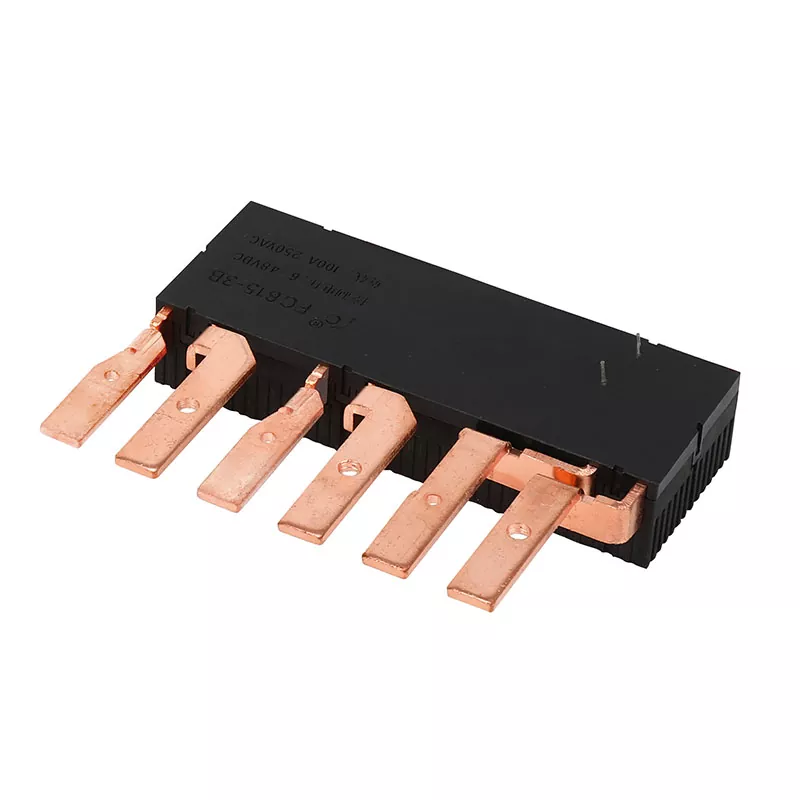

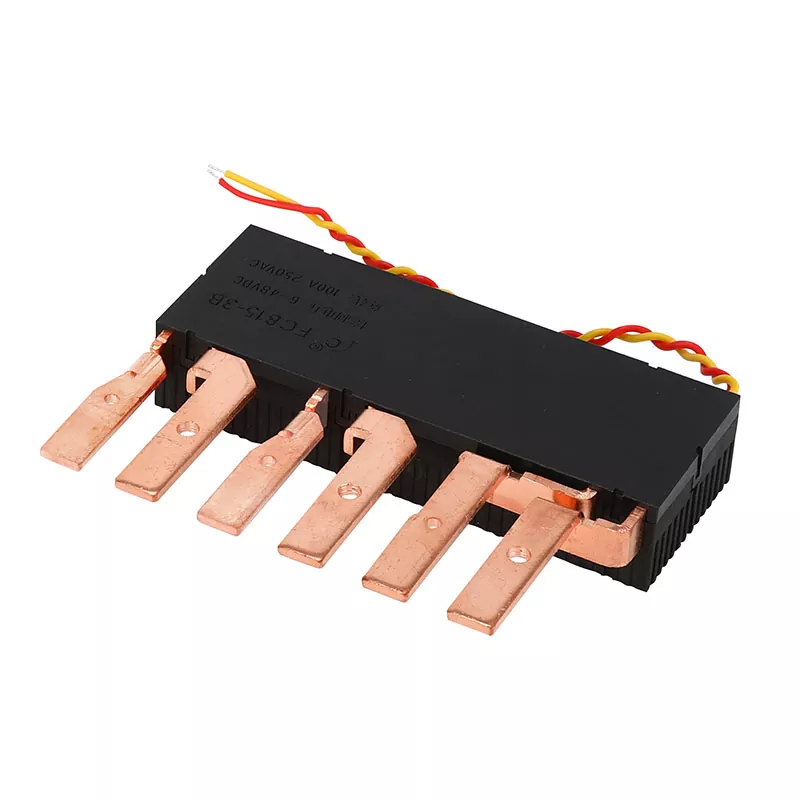

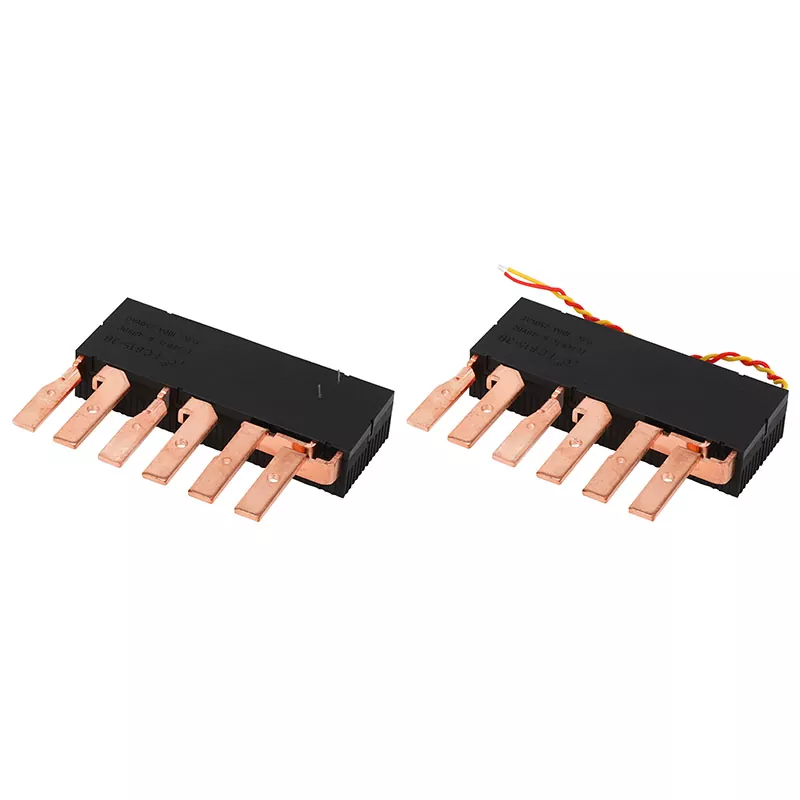

삼상 7P 레일형 일체형 래칭계전기

유형:3상 7P 레일 통합 자기 래칭 릴레이

정격 전류:100A

구동 전압:6VDC - 48VDC

전기적 수명:≥15000배

문의 양식:상시 개방(NO) 또는 상시 폐쇄(NC)로 구성 가능

작동 온도 범위:-20°C ~ 60°C

치수:특정 치수는 제품 데이터 시트를 참조하십시오.

문의 보내기

제품 설명 특징 및 응용 설치 지침 고객 서비스

기존의 분할형 릴레이와 비교하여 이 일체형 릴레이는 고도로 통합된 설계를 채택하여 연결 라인과 구성 요소의 수를 크게 줄여 고장 위험을 줄이고 시스템의 전반적인 안정성과 내구성을 향상시킵니다. 3상 7P 레일형 통합 래칭 계전기는 전류 모니터링 및 제어의 효율적인 작동을 보장하는 이상적인 솔루션입니다. 여러 기능을 하나의 장치에 통합하여 수많은 분할 릴레이 구성 요소와 복잡한 설치 문제를 줄입니다. 고강도 소재와 장인정신으로 열악한 산업 환경에서도 내구성을 보장하며, 독특한 디자인 컨셉으로 네트워크 시스템의 초기 설치와 후속 유지관리가 더 쉬워졌습니다. 통합된 기능을 갖춘 이 계전기는 전력 모니터링, 자동화 제어 및 재생 에너지 관리에 널리 사용될 수 있어 전체 시스템의 성능과 서비스 수명을 크게 향상시킵니다.

(코일 사양) 20℃

전압 (VDC)	코일 저항 (Q)±10%		코일 전력(W)		작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
전압 (VDC)	하나의	더블	하나의	더블	작동 중 전압(VDC)	출시 전압 (VDC)	허용 전압 (VDC)
소 9	28.9	14.5/14.5	2.80	5.60	≤6.3	≤6.3	48
12	51.4	25.7/25.7			≤8.4	≤8.4	60
24	205.7	102/102			≤16.8	≤16.8	120

(연락처 사양)

(연락처 양식)		3B
(연락처 자료)		(은 합금)
(접점 전압 강하 10A)		최대 15mV
(연락처 평가)		100A 250VAC
(최대 스위칭 전압)		250VAC
(최대 스위칭 전류)		100A
(최대 스위칭 전력)		25000VA
(수명)	(기계적)	5×10⁵OPS
	(전기 같은)	1×10⁴OPS

(특성)

(작동 시간)	최대 30ms
(출시 시간)	30ms 최대
(유전체 강도)(50/60HZ,1분)
(연락처 및 코일)	6000VAC
(연락&연락)	1500VAC
(필드&필드)
(절연저항,500VDC)	1000MQ 최소.
(무게)	140g
(전체 치수)	(그림에서)
